Poulies ciseaux ouvrantes pour câbles: applications
Les poulies de la gamme EC de Tractel sont principalement destinées à des installations occasionnelles de levage ou traction à câble. Elles peuvent être arrimées à un point fixe ou mobile présentant la résistance nécessaire à la force applicable. Leur simplicité d’installation et leur faible poids en font un accessoire incontournable pour tous usages de dépannage. Cette poulie est souvent utilisée comme accessoire de treuil pour les véhicules 4x4.
Les deux flasques porteurs de la poulie ciseaux ouvrante comportent chacun une ouverture formant anneau, qui permet de multiples possibilités d’arrimage : manilles, axes, chaînes, crochets, élingues. Les deux ouvertures peuvent être avantageusement utilisées comme poignée de transport.
L’arrimage à un organe verrouillé, emprisonnant les deux flasques, rend impossible l’ouverture sans dépose de la poulie, conférant ainsi au dispositif une sécurité maximum.
Caractéristiques techniques
- Résistance à la rupture supérieure à 4 fois la charge maximale d’utilisation (CMU).
- Finition zinguée bichromatée.
- Réa monté sur axe cémenté/trempé et muni d’un graisseur protégé.

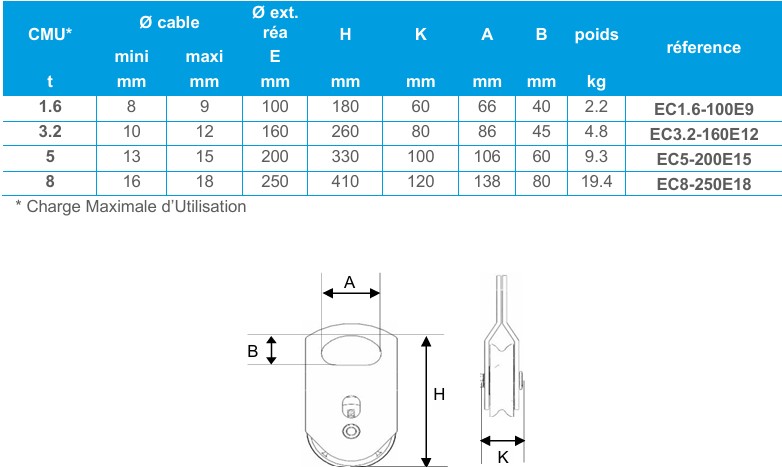

Caractéristiques dimensionnelles
Utilisations interdites
UTILISATION INTERDITE POUR LE LEVAGE DE PERSONNE.
- Interdiction de stationner ou circuler sous la charge.
- Utilisation interdite en moufle (forme inadéquate de l’anneau d’arrimage).
- Ne jamais utiliser la poulie sans un contrôle préalable de son bon état général (points à vérifier tout particulièrement : présence de l’ensemble des composants, absence de jeu excessif, absence de traces d’usure ou de corrosion, absence de déformations, rotation libre du réa).
- Ne jamais utiliser la poulie sans vérifier préalablement que ses axes sont verrouillés par goupille ou écrou-frein. Tout axe fileté doit dépasser visiblement de l’écrou.

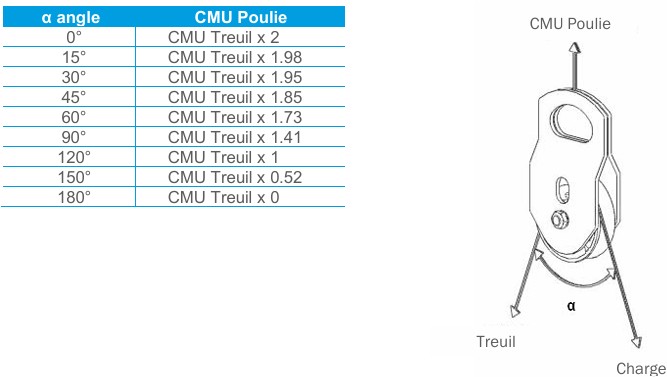

Effort maximal applicable sur la suspente de la poulie
L’effort maximal applicable à la suspente doit impérativement être strictement inférieur à la résistance du point d’amarrage de la poulie. Cet effort est fonction de la charge et de l'angle α formé entre le brin de câble soumis à la charge et le brin soumis à l’effort exercé.
La valeur ainsi déterminée ne doit en aucune mesure être supérieure à la Charge Maximale d’Utilisation de la poulie.
Voir tableau et figure ci-dessous :
Où trouver les poulies ouvrante EC de Tractel ?
Les poulies ouvrantes EC de tractel sont disponibles dans notre catalogue, cliquez ici
