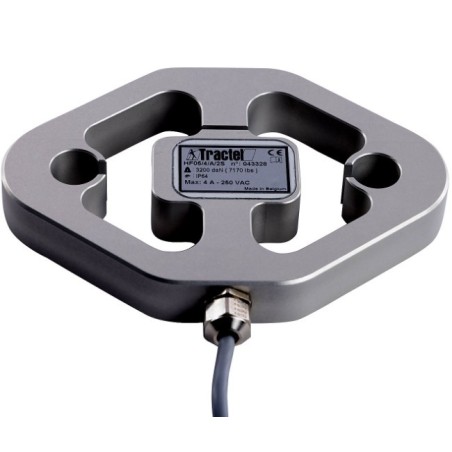

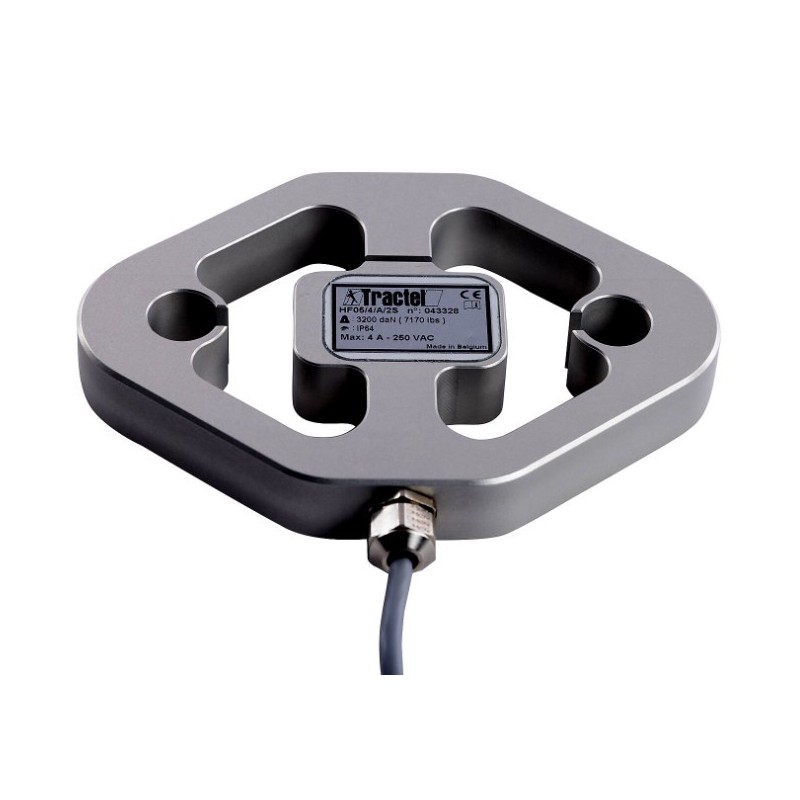

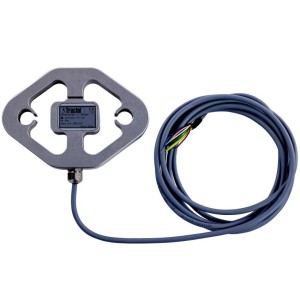

Anneaux de traction pour sécurisation de charge Dynasafe HF 05

Anneaux de traction pour sécurisation de charge Dynasafe HF 05

Systèmes mécaniques de limitation d'efforts et de charge.

Conçu pour l’intégration dans les systèmes de levage, le Dynasafe HF 05 offre une solution très fiable pour la limitation de charge, le contrôle du mouvement ou la restriction de force dans des environnements contraints.

Sa conception compacte, qui préserve la hauteur libre, est idéale pour les applications où l’espace est limité, tandis que sa construction robuste garantit un signal fiable lorsque les charges prédéfinies sont atteintes.

Le HF 05 fonctionne par déformation élastique du métal, actionnant mécaniquement un interrupteur interne qui délivre un signal numérique (tout ou rien).

Selon la version, il propose un ou deux points de commutation, avec une capacité nominale de 250 V / 5 A.

Disponible en capacités de 500 daN à 8000 daN, l’unité dispose d’un réglage fin par vis, d’une répétabilité de ±0,5 %, d’une hystérésis de 4 % et est certifiée IP63 pour les environnements industriels.

Le Dynasafe HF 05 est disponible en 6 configurations différentes selon la capacité maximale.

Les applications typiques incluent la limitation de charge dans les systèmes de levage, la régulation de la vitesse en fonction de la charge lors des mouvements horizontaux ou la limitation des forces de traction appliquées.

Sa construction en aluminium anodisé, son câblage simple et son facteur de surcharge élevé (5x) en font un choix pratique pour une intégration de sécurité durable et nécessitant peu d’entretien.

Principales caractéristiques

Cellule de charge mécanique disponible en versions à un ou deux points de commutation.

Plage de capacité : de 500 daN à 8000 daN.

Répétabilité ±0,5 % et hystérésis 4 % (ON/OFF/ON).

Points de déclenchement réglables via vis à pas fin.

Signal de sortie : 250 V / 5 A, contact tout ou rien.

Conception compacte en aluminium 7075 pour préserver la hauteur libre.

Coefficient de surcharge : 5 ; Facteur de sécurité : 1,5.

Plage de fonctionnement : –20 °C à +60 °C ; Protection IP63.
