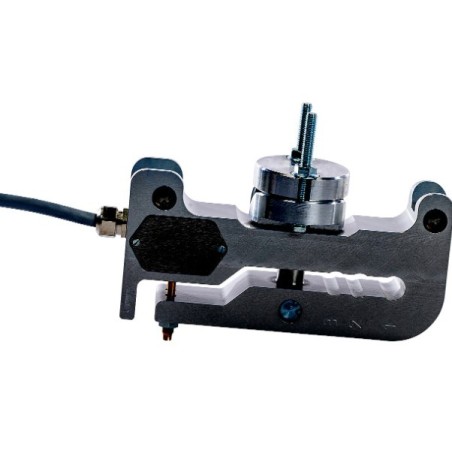

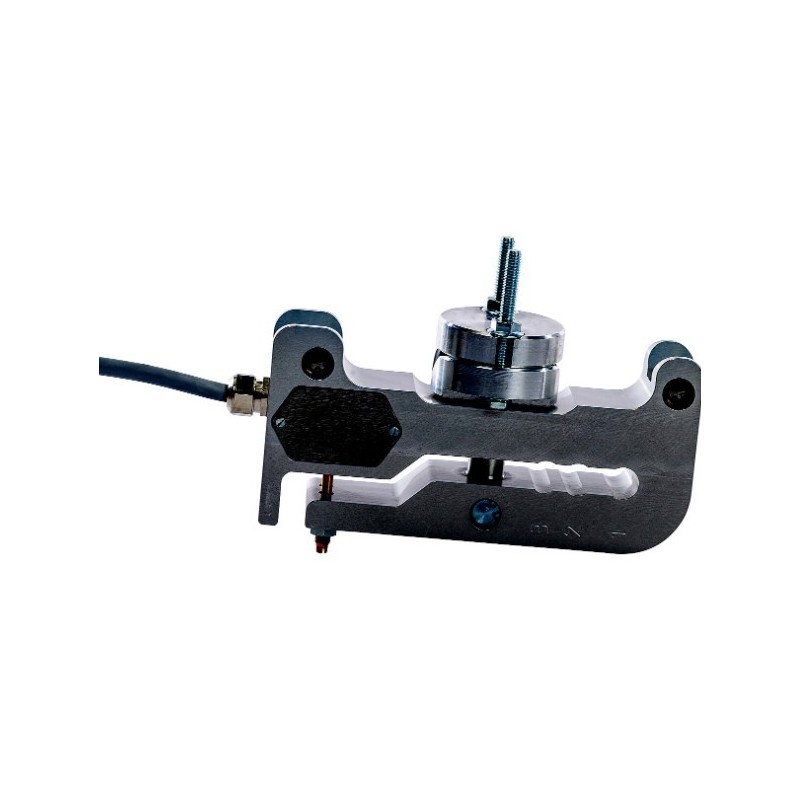

Les Dynasafe Mecha 3.2, 7 et 12 sont des limiteurs de charge mécaniques robustes et abordables, conçus pour gérer un ou deux seuils de sécurité sur des équipements de levage. Il s'agit de l'équipement de sécurité le plus simple et le plus robuste à mettre en oeuvre sur des ponts roulants et des équipements de levage.

Les Dynasafe Mecha sont équipés de deux seuils indépendants.

Principe de fonctionnement

Le limiteur de charge fonctionne par la déformation du corps métallique dans son domaine élastique. La déviation du câble métallique exercée par le limiteur de charge produit une force tangentielle qui est proportionnelle à la force exercée sur le câble métallique lorsqu'il est tiré. La déformation du corps du limiteur de charge provoque alors l'inversion des micro-rupteurs intégrés dans le limiteur de charge et donne un signal "tout ou rien".

La position de la goupille d'ajustement règle la capacité. La bride de fixation centrale «UNIVERSELLE» est adaptée aux câbles métalliques de 5 à 16 mm (Mecha 3.2) de 17 à 26 mm (Mecha 7) et de 27 à 37 mm (Mecha 12).

Caractéristiques principales

Versions disponibles : Mecha 3.2, Mecha 7 et Mecha 12 pour câbles de 5 à 37 mm.

Corps en aluminium anodisé pour une robustesse maximale.

Indice de protection : IP67 (Mecha 3.2) et IP55 (Mecha 7 & 12).

Plage de température d’utilisation : –30 °C à +80 °C.

Puissance de coupure : 4 A à 230 VAC.

Répétabilité de 1 % pour une précision fiable.

Réglage mécanique simple par l’utilisateur, avec réinitialisation automatique après décharge du câble.

Livré avec câble de 2 m en sortie de presse-étoupe.

Charge et diamètre de câble suivant modèle

CMU 3200 kg: câble acier diamètre 5-16 mm

CMU 7000 kg: câble acier diamètre 17-26 mm

CMU 12000 kg: câble acier diamètre 24-35 mm
